一、 產品概要

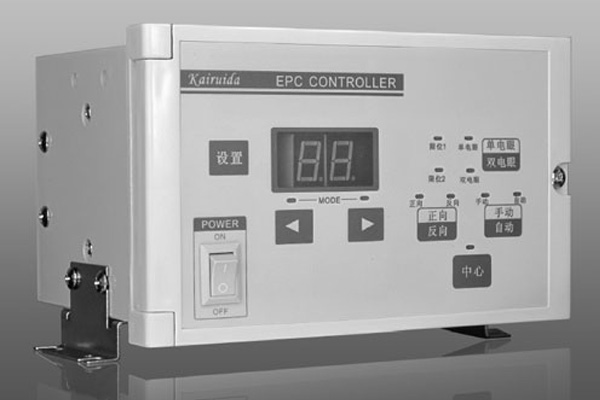

      EPC-D12型光電糾偏控制器是一種跟蹤工作材料的邊緣或印刷線條進行高準確度的差動和擺動可選擇糾偏控制器。EPC-D12是由大規模工業集成電路組成，具有在惡劣工作環境下，抗干擾能力強，可靠性高，使用壽命長等優點。很適應包裝行業連續不停機生產工作需要，它已廣泛應用到塑料薄膜分切機、特種材料分切機、涂布機、印刷機、復合機等設備上。光電糾偏控制系統是有糾偏控制器、光電眼、電機伺服機構構成。



    系統性能參數：
      可手動/自動工作
      可工作于對邊，對線方式
      單/雙電眼輸入
      響應速度可調
      帶限位輸入
      糾偏精度≤1mm
      驅動單相同步電機



二、安裝布線

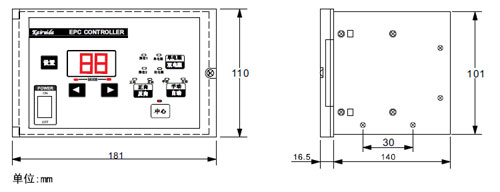

    1、外形尺寸

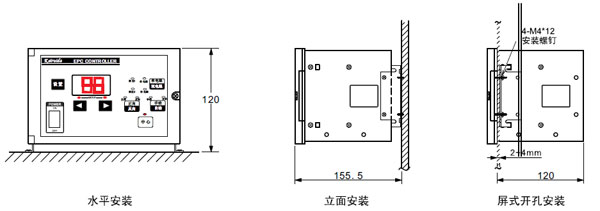

    2、安裝

      可采用水平安裝 立面安裝或屏式開孔安裝方式：



三、操作說明



    1、運行前準備

      （一）外部接線，連接電源、電機電源線、限位開關線，按顏色和編號對號接線。

      （二）光電檢測材料位置
對材料必須要注意，材料為反射光類（如薄膜、鋁箔等），則襯底（如傳動輥）應為吸光線漫反射材料（如橡膠輥、布料等）材料顏色差異越大越好，宜于相色，材料邊緣盡量移到中間位置，線條也應在二只光電頭光斑中央位置。

      （三）電機方向極性確定
按MAN/AUTO鍵選擇應處于手動狀態，按方向左按鍵則電機運轉，材料活動架往左移動，按方向右按鍵，則電機反將活動架右移動。

      （四）限位幵關控制馬達停止方向確定
      *投入電源幵關ON
      *操作手動狀態工作（MAN)，按手動方向鍵，電機運轉，然后在活動架移動向的限位幵關，用螺絲刀之類的工具，碰上限位幵關，電機運轉停止，則表示限位有效，反之用螺絲刀碰上另一端限位幵關，電機運轉停止，則表示限位開關接線相反，必須給予調換。

      （五）操作必須注意事項：不允許采用電機運轉直接碰上限位幵關，檢驗限位幵 關有效性，必須用人工檢驗，否則將損壞電機絲桿的機械結構。



    2、試運行

    （一）運行準備
      1、確認外部接線正確；
      2、確認光電頭檢測材料邊緣或線條位置；
      3、確認電機方向極性是否正確；
      4、確認限位開關控制馬達停止方向。

      （二）設定材料基準位置
      1、確定材料在光電頭光斑中的位置；
      2、調整光電頭上下位置；
      3、調整靈敏度點位器和中央位置。

    （三）自動運行工作

    （四）按下自動按鈕

    （五）自動運行糾偏控制
      1、調整靈敏度調節擺幅頻率；
      2、調整光電頭微調材料至合適位置。



3、控制說明

    （一）當處于手動狀態吋，手動操作方式有效，按向左或向右按鈕，則電機正轉或反轉，方向與所連接的線有關；請連接吋認準線的顏色，設置自動狀態吋，必須由手動調整光電頭位置，將材對準后，方可自動工作。

    （二）左右擺動發光指示
      調整光電頭位置觀察光電頭上紅指示燈，發紅光指示燈從亮-暗-亮，則表示設定成功，若無該狀態，則無基準工作。當電機處于正向或反向工作在基準位左右吋，控制器上批示燈不斷晃動地輪流顯示電機工作方向。

    （三）材料對邊或對線選擇
      對于材料確定它的基準位置是材料邊緣還是印刷線條。確定跟蹤邊緣以后，再確定左邊緣還是右邊緣，以后再決定電機方向極性轉換按負載。對于印刷品的線條一般定于2MM以上線條作為對于邊處理。反之則作為對線處理。

    （四）材料對邊或對線選擇
      對于材料確定它的基準位置是材料邊緣還是印刷線條。確定跟蹤邊緣以后，再確定左邊緣還是右邊緣，以后再決定電機方向極性轉換按負載。對于印刷品的線條一般定于2MM以上線條作為對于邊處理。反之則作為對線處理。

    （五）電機方向極性轉換按鈕
      當按下工作方式按鈕，電機朝設定好相反方向離幵，則表示極性方向相反，按下極性鍵FWD/REV，電機則立即反向回至設定位置，或者將一端移至邊緣另一端，即表示極性相反也可以逬入正常工作。

    （六）靈敏度調整
      靈敏度范圍由00-10，按設置鍵到顯示窗為00吋擺動速度Zui快，顯示窗為 09吋，振動擺幅速度Zui慢。



4、設定材料基準位置

      （一） 光電頭適應工作環境 溫度：20度~40度 濕度：小于90%

      （二） 光電頭與材料間高度（僅供參考）
      對邊緣材料：反射強烈10—12mm（如鋁箔、真空鍍鋁膜）
      反射較強6—10mm（如PET薄膜、BOPP薄膜）
      反射弱3—6mm （如紙張、布料）
      對線條材料：反射對比強6—10mm (如BOPP上2mm寬黑邊）
      反射對比弱3—6mm （如紙張上1mm寬黑線）

      （三）光電頭安裝
      *如圖所示，必須注意緊固光電頭位置，以防振動引起位置變化。
      *注意角度與反射面位置，以切線面為基準。
      *避免直射陽光，直射燈光對準光電頭基準面干擾影響，切忌電焊環境靠近設備。



四、故障判斷和排除

    （一）電機不轉：電源和電機接線是否有誤，檢査電源保險，按鈕開關檢査，打開外殼檢査控制板接線柱，Zui后換控制板。

    （二）光電頭不亮，檢査連接線，Zui后檢査保險和供給電源。

    （三）設定基準找不到，檢查材料對比色差，排除干擾因素，Zui后打開外檢査檢測板電路，更換檢測板。



五、保養和檢查

    （一）應由經過培訓的工作人員進行操作，嚴禁他人觸接內部。

    （二）切斷電源后，逬行維修檢査。

    （三）*電機運轉是否正常
              *冷卻風機是否正常
              *安裝環境是否正常
              *光電鏡有無塵埃
              *線路有無損傷
              *有無異常聲音和振動現象

    （四）易損件更換
          *限位開關動作約為10000次，定期檢査更換
